什么是配电箱？

配电箱是电力系统中用于分配、控制、保护和监测电能的设备，通常安装在住宅、商业建筑、工业设施等场所，是配电网络的重要组成部分。以下是关于配电箱的详细介绍：

1. 基本功能

电能分配：将来自电网或发电设备的电能分配到不同的电路（如照明、插座、空调等）。

电路保护：通过断路器、熔断器等设备防止过载、短路或漏电，避免火灾或设备损坏。

控制通断：手动或自动控制各支路电路的接通与断开。

监测与计量：部分配电箱配备电表、电压/电流表等，用于用电量监测。

2. 主要组成部分

外壳：金属或绝缘材料制成，保护内部元件，防止触电。

主开关：控制整个配电箱的通断。

断路器（空气开关）：

微型断路器（MCB）：保护电路免受过载或短路影响。

漏电保护器（RCD/RCBO）：检测漏电并自动切断电源，防止触电。

母线排：导电金属条，连接主开关与各分支断路器。

零线排/地线排：分别连接零线和接地线，确保安全。

辅助设备：如浪涌保护器（防雷）、指示灯等。

3. 常见类型

家用配电箱：容量较小（如单相220V），分支路控制照明、插座等。

通常安装在入户处或隐蔽位置（如玄关、走廊）。

工业配电箱：容量大（三相380V），可能包含变频器、接触器等工业控制元件。

防护等级更高（如IP54防尘防水）。

户外配电箱：

防水防锈设计，用于小区、街道等公共场所。

4. 安装与安全注意事项

内行安装：需由持证电工操作，符合国家电气规范（如GB 50054）。

定期检查：避免线路老化、松动或断路器失效。

标识清晰：各支路需标明用途（如“厨房插座”“照明”）。

预留空间：方便未来扩容或维修。

禁止私自改装：避免超负荷或误接线路。

5. 相关术语

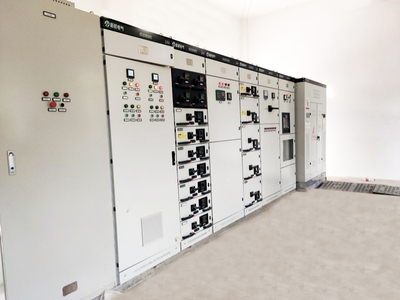

配电柜：大型配电设备，用于工厂、变电站等。

电表箱：专门安装电能表的箱体，可能与配电箱分离。

智能配电箱：支持远程监控、电量统计等物联网功能。

如果需要更具体的分类或应用场景（如智能家居配电箱设计），可以进一步补充说明！
